Hej tam! Jako dostawca 4-przewodowych czujników RTD Pt1000, ostatnio otrzymuję wiele pytań o to, jak poprawić dokładność tych czujników. Pomyślałem więc, że napiszę ten post na blogu, aby podzielić się kilkoma wskazówkami i trikami, które poznałem przez lata.
Zrozumienie podstaw Pt1000 4 - Przewodowe czujniki RTD
Na początek przyjrzyjmy się szybko, czym jest 4-przewodowy czujnik RTD Pt1000. RTD, czyli rezystancyjny detektor temperatury, to czujnik mierzący temperaturę poprzez korelację rezystancji czystego przewodnika elektrycznego z temperaturą. Część „Pt1000” oznacza, że czujnik jest wykonany z platyny i ma rezystancję 1000 omów w temperaturze 0°C.
Konfiguracja 4-przewodowa jest tutaj kluczową cechą. W 4-przewodowym czujniku RTD znajdują się dwa przewody przewodzące prąd i dwa przewody wykrywające napięcie. Taka konfiguracja pomaga wyeliminować wpływ rezystancji przewodu doprowadzającego na pomiar temperatury, co jest głównym czynnikiem poprawiającym dokładność.
Czynniki wpływające na dokładność Pt1000 4 – przewodowe czujniki RTD
Zanim zagłębimy się w sposoby poprawy dokładności, przyjrzyjmy się przede wszystkim temu, co może to zepsuć.
Opór przewodu ołowianego
Mimo że konfiguracja 4-przewodowa pomaga zmniejszyć wpływ rezystancji przewodu doprowadzającego, nadal warto o tym pamiętać. Jeśli przewody prowadzące są zbyt długie lub mają dużą rezystancję ze względu na złą jakość materiałów, może to spowodować błędy.
Samoogrzewanie
Gdy prąd przepływa przez czujnik RTD, wytwarza on ciepło. To samonagrzewanie może spowodować wzrost temperatury czujnika RTD powyżej rzeczywistej temperatury mierzonego otoczenia, co prowadzi do niedokładnych odczytów.
Warunki środowiskowe
Na dokładność czujnika RTD mogą również wpływać wilgoć, wibracje i zakłócenia elektromagnetyczne (EMI). Na przykład zakłócenia elektromagnetyczne mogą indukować szum w obwodzie pomiarowym, utrudniając uzyskanie dokładnego odczytu.
Kalibrowanie
Jeśli czujnik RTD nie jest poprawnie skalibrowany, wszystkie zakłady są nieważne. Z biegiem czasu charakterystyka czujnika RTD może się zmieniać ze względu na czynniki takie jak starzenie się i narażenie na trudne warunki środowiskowe, dlatego niezbędna jest regularna kalibracja.
Jak poprawić dokładność czujników RTD Pt1000 4 – przewodowych
Wybierz odpowiednie przewody doprowadzające
Jak wspomniałem wcześniej, problemem może być rezystancja przewodu doprowadzającego. Aby to zminimalizować, należy używać krótkich, wysokiej jakości przewodów odprowadzeń o niskiej rezystancji. Miedź jest popularnym wyborem na przewody ołowiowe, ponieważ ma dobrą przewodność. Upewnij się także, że przewody prowadzące są odpowiednio izolowane, aby zapobiec zakłóceniom elektrycznym.
Sterowanie własnym ogrzewaniem
Aby zmniejszyć samonagrzewanie, można zastosować niskoprądowe źródło wzbudzenia. Im niższy prąd przepływający przez czujnik RTD, tym mniej ciepła będzie on wytwarzał. Należy jednak znaleźć równowagę, ponieważ zbyt niski prąd może sprawić, że sygnał pomiarowy będzie zbyt słaby, aby można go było dokładnie wykryć.
Inną opcją jest użycie prądu pulsacyjnego zamiast prądu ciągłego. Prąd pulsacyjny zmniejsza średnią moc wydzielaną w czujniku RTD, co z kolei zmniejsza samonagrzewanie.
Chronić przed warunkami środowiskowymi
Aby chronić czujnik RTD przed wilgocią, można zastosować szczelną obudowę. Zapobiegnie to przedostawaniu się wilgoci do czujnika i wpływaniu na jego działanie.
W przypadku wibracji upewnij się, że czujnik RTD jest bezpiecznie zamontowany. Aby jeszcze bardziej zredukować wpływ wibracji, można zastosować materiały tłumiące drgania.
Aby poradzić sobie z zakłóceniami elektromagnetycznymi, użyj kabli ekranowanych jako przewodów prowadzących. Osłona pomaga blokować zewnętrzne pola elektromagnetyczne i redukować szumy w obwodzie pomiarowym.
Regularna kalibracja
Kalibracja ma kluczowe znaczenie dla utrzymania dokładności czujnika RTD. Powinieneś regularnie kalibrować swój 4-przewodowy czujnik RTD Pt1000, zwłaszcza jeśli jest on używany w krytycznej aplikacji.
Istnieją dwa główne typy kalibracji: kalibracja wewnętrzna i kalibracja wykonywana przez laboratorium zewnętrzne. Kalibrację wewnątrzzakładową można przeprowadzić przy użyciu znanego źródła temperatury odniesienia, ale wymaga to wysokiego poziomu wiedzy specjalistycznej i odpowiedniego sprzętu. Kalibracja stron trzecich jest dokładniejsza i bardziej niezawodna, ale może być droższa.
Używaj wysokiej jakości sprzętu pomiarowego
Dokładność pomiaru zależy również od jakości sprzętu używanego do odczytu czujnika RTD. Upewnij się, że używasz precyzyjnego multimetru cyfrowego lub dedykowanego przyrządu pomiarowego RTD. Urządzenia te zaprojektowano tak, aby dokładnie mierzyć rezystancję czujnika RTD i przekształcać ją na odczyt temperatury.
Porównanie z innymi typami RTD
Warto także porównać 4-przewodowy RTD Pt1000 z innymi typami RTD. Na przykładSonda RTD PT200ma inną wartość rezystancji w temperaturze 0°C (200 omów), co może mieć wpływ na jego czułość i dokładność w różnych zastosowaniach.

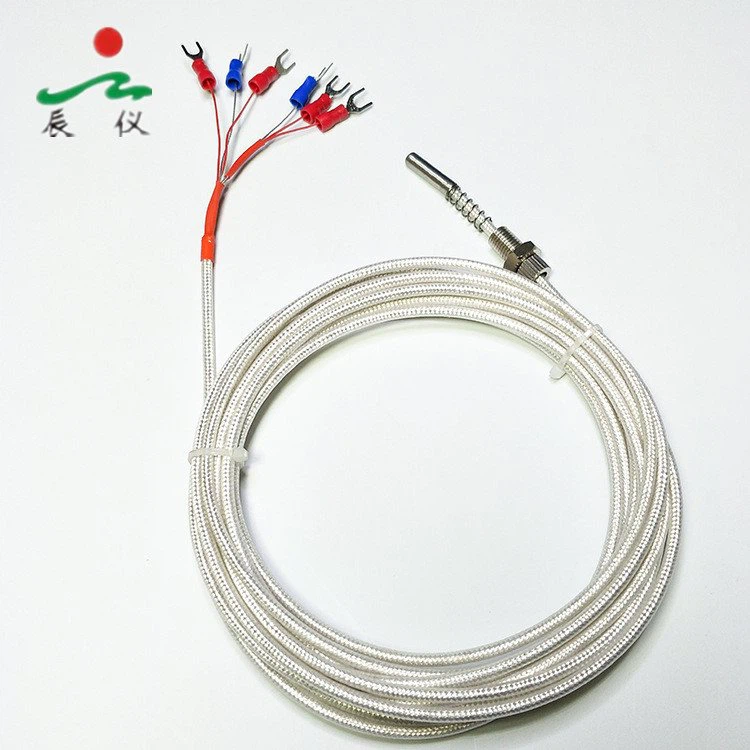

The6-przewodowy czujnik rezystancyjny Pt100oferuje jeszcze dokładniejsze pomiary poprzez dalsze zmniejszenie wpływu rezystancji przewodu doprowadzającego. Jest to jednak również bardziej złożone i kosztowne.
TheBRT drukarki 3Dzostał zaprojektowany specjalnie do zastosowań w druku 3D i może mieć inne wymagania dotyczące dokładności w porównaniu z 4-przewodowym czujnikiem RTD ogólnego przeznaczenia Pt1000.
Wniosek
Poprawa dokładności 4-przewodowego czujnika RTD Pt1000 polega na zrozumieniu czynników, które mogą na niego wpływać i podjęciu właściwych kroków w celu ich ograniczenia. Wybierając odpowiednie przewody doprowadzające, kontrolując samonagrzewanie, chroniąc przed warunkami środowiskowymi, regularnie kalibrując i korzystając z wysokiej jakości sprzętu pomiarowego, możesz mieć pewność, że Twój RTD zapewnia dokładne pomiary temperatury.
Jeśli szukasz 4-przewodowego czujnika RTD Pt1000 lub masz pytania dotyczące poprawy dokładności, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci uzyskać najdokładniejsze pomiary temperatury możliwe dla Twojej aplikacji.
Referencje
- „Podręcznik pomiaru temperatury” firmy Omega Engineering
- „Podstawy badań RTD” firmy Honeywell Sensing and Productivity Solutions
