Hej, ludzie! Jako dostawca termopar typu C otrzymuję mnóstwo pytań na temat tych fajnych małych urządzeń. Często pojawiającym się pytaniem jest: „Jaki jest wpływ promieniowania na termoparę typu C?” Pomyślałem więc, że poświęcę kilka minut, aby ci to wyjaśnić.
Zacznijmy od szybkiego zrozumienia, czym jest termopara typu C. To wysokotemperaturowa termopara wykonana ze stopów wolframu i renu. Te termopary są bardzo przydatne w branżach, w których naprawdę wysokie temperatury są normą, na przykład w niektórych zakładach przetwórstwa metali i zakładach produkujących półprzewodniki.
Przejdźmy teraz do efektu promieniowania. Promieniowanie jest wszędzie wokół nas. W kontekście termopary przenoszenie ciepła przez promieniowanie może zakłócić dokładność pomiarów temperatury, jeśli nie będziemy ostrożni. Widzisz, termopara mierzy temperaturę w oparciu o efekt Seebecka, który tworzy różnicę napięcia w oparciu o gradient temperatury pomiędzy dwoma złączami. Kiedy jednak promieniowanie dostanie się do obrazu, może zwiększyć lub odjąć ciepło wytwarzane przez złącze termopary.
Jednym z głównych skutków promieniowania na termoparę typu C jest nadmierne lub niedoszacowanie temperatury. Jeśli termopara zostanie wystawiona na działanie źródła promieniowania o dużym natężeniu, takiego jak gorąca ściana pieca lub promiennikowy element grzejny, może pochłonąć znaczną ilość energii z tego promieniowania. Ta pochłonięta energia może sprawić, że złącze będzie wydawało się gorętsze niż faktyczna temperatura gazu lub płynu, którą ma mierzyć. Jeśli zatem podejmujesz krytyczne decyzje produkcyjne w oparciu o odczyty temperatury, możesz napotkać poważne problemy.
Na przykład w zakładzie wytapiania metali uzyskanie dokładnego odczytu temperatury ma kluczowe znaczenie dla zapewnienia jakości produktu końcowego. Jeśli promieniowanie powoduje przekroczenie temperatury termopary, operatorzy mogą zmniejszyć dopływ ciepła, sądząc, że metal jest cieplejszy niż w rzeczywistości. Może to skutkować niepełnym stopieniem lub złym wymieszaniem stopu.
Z drugiej strony, jeśli termopara wypromieniowuje ciepło do chłodniejszego otoczenia szybciej, niż jest w stanie pochłonąć ciepło z interesującego obiektu, będzie niedoszacowała temperaturę. Na przykład w zimnej komorze, w której zachodzi proces w wysokiej temperaturze, termopara może tracić ciepło w wyniku promieniowania na zimne ściany, dając odczyt temperatury niższy niż rzeczywisty.
Kolejnym aspektem, który należy wziąć pod uwagę, jest degradacja materiału na skutek promieniowania. Termopary typu C wykonane są z wolframu - renu, który jest ogólnie dość odporny na wysokie temperatury. Jednakże intensywne promieniowanie może z czasem powodować zmiany w strukturze krystalicznej tych stopów. Te zmiany strukturalne mogą prowadzić do zmian właściwości elektrycznych termopary, wpływając na współczynnik Seebecka. A kiedy zmienia się współczynnik Seebecka, związek między temperaturą a napięciem wyjściowym zostaje zaburzony. Oznacza to, że termopara nie będzie podawać dokładnych odczytów temperatury, nawet jeśli nie występują problemy z absorpcją lub utratą ciepła wywołaną promieniowaniem.
Co zatem możemy zrobić, aby uporać się ze skutkami promieniowania? Cóż, jest kilka strategii. Jedną z opcji jest użycie osłon radiacyjnych. Są to w zasadzie bariery umieszczone wokół termopary w celu zmniejszenia ilości otrzymywanego przez nią bezpośredniego promieniowania. Osłona radiacyjna może być wykonana z materiału odpornego na wysokie temperatury, takiego jak ceramika lub stal nierdzewna. Osłona ta działa jak bufor, pochłaniając i odbijając część promieniowania, zanim dotrze ono do złącza termopary.
Kalibracja jest również kluczowa. Regularna kalibracja może pomóc w uwzględnieniu wszelkich zmian w działaniu termopary spowodowanych ekspozycją na promieniowanie. Porównując wyjście termopary ze znanym źródłem temperatury odniesienia, możemy dostosować dane pomiarowe, aby uzyskać dokładniejszy odczyt.
Teraz, jako dostawca termopar typu C, jestem tutaj, aby powiedzieć, że mamy duży wybór termopar, w tym termoparyTermopara WRe526. Jest to termopara o wysokiej wydajności, która została zaprojektowana tak, aby wytrzymać trudne warunki i zapewnić niezawodne pomiary temperatury nawet w obecności promieniowania.

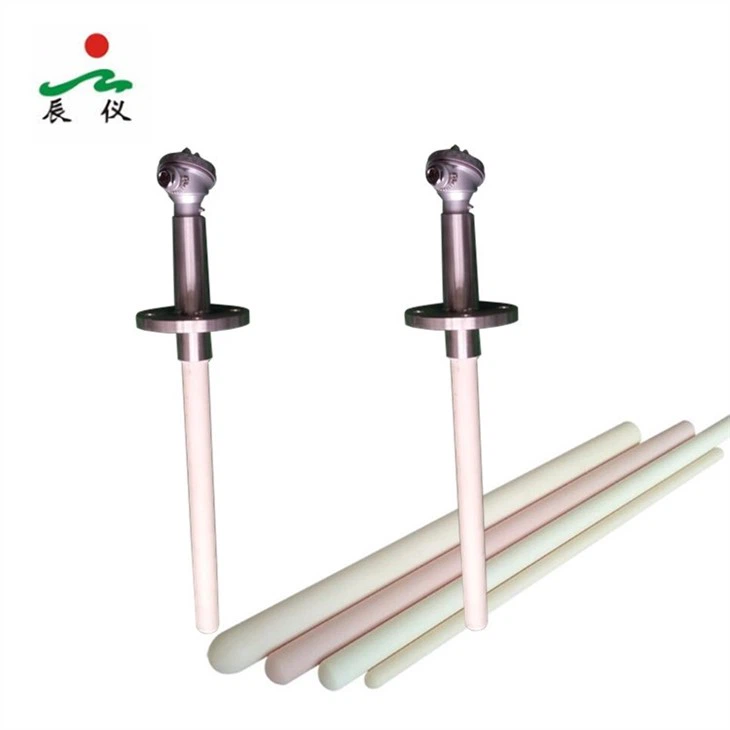

Nosimy równieżTermopara typu SRBITermopara platynowo-rodowa, które są innymi świetnymi opcjami w zależności od konkretnych potrzeb. Te termopary są znane ze swojej dokładności i trwałości, a także zostały zaprojektowane tak, aby w pewnym stopniu radziły sobie z promieniowaniem.
Jeśli szukasz wysokiej jakości termopary, niezależnie od tego, czy jest to typ C, czy którykolwiek inny oferowany przez nas typ, nie wahaj się z nami skontaktować. Zawsze jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązanie dla Twoich wymagań w zakresie pomiaru temperatury. Możemy dostarczyć szczegółowe informacje na temat każdego produktu, w tym jego odporności na promieniowanie i inne czynniki środowiskowe.
Podsumowując, zrozumienie wpływu promieniowania na termoparę typu C ma kluczowe znaczenie dla uzyskania dokładnych pomiarów temperatury i zapewnienia prawidłowego funkcjonowania procesów przemysłowych. Podejmując kroki mające na celu złagodzenie wpływu promieniowania, takie jak stosowanie osłon i regularna kalibracja, możesz w pełni wykorzystać termoparę. A jeśli potrzebujesz najwyższej klasy termopary, nie szukaj dalej. Jesteśmy tutaj, aby upewnić się, że masz odpowiednie narzędzia do pracy.
Referencje
- Lienhard, JH i Lienhard, JH (2019). Podręcznik wymiany ciepła. Flogiston Press.
- Incropera, FP, DeWitt, DP, Bergman, TL i Lavine, AS (2019). Podstawy wymiany ciepła i masy. Wiley'a.
